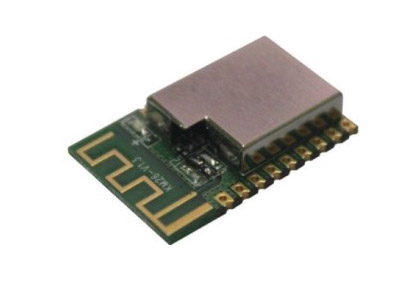

一、產品說明

物聯網模組適用于廣域網LORA領域的模組。

模塊主要集成了ASR6505芯片，ASR內部集成STM8L152  MCU芯片，SX1262射頻芯片，模塊支持兩種合作模式：

（1）產品主板自帶 MCU，可通過豐富的 AT 命令把 ZX-LORA6505 當做集成射頻部分使用。

（2）提供軟件SDK自主開發

二、產品特點

基于ASR6505的LORAWAN傳輸模組，區別于傳統的設計，以集成芯片ASRA6505為核心設計，具體如下：

1、模組以ASRA6505為核心，ASRA6505是一款SoC 級芯片，該芯片采用先進的疊層封裝技術，芯片尺寸6mm * 6mm * 0.9mm超薄封裝，區別于傳統的MCU+SX1278等系芯片的設計。很大程度上減小模組的設計體積。并具有很好的保密安全性。

2、由于ASRA6505芯片內部集成了STM8L系列低功耗MCU，和SX1262芯片，在體積上減小板子體積，減少不必要的元器件，降低了生產成本。

3、ASRA6505芯片內部集成了STM8L系列低功耗MCU，Flash 容量128kB，SRAM容量16kB，同時內部集成和SX1262芯片，并支持LoRaWAN，LinkWAN等多種協議標準。提升的模組的實用性及性能，以往模組在低功耗設計，由于芯片的增加低功耗總是很高，基于ASR6505的LORAWAN傳輸模組體積小，元器件小，功耗更加超低。

4、在軟件操作上，對應的AT指令集，能是模組使用時更加的簡潔方便。LoRaWAN，LinkWAN等標準協議的SDK。不同入網方式自由的選擇。

5、模組引出所有芯片引腳。采用郵票孔的硬件接口方式，含有在UART，外部中斷，ADC檢查，SPI，GPIO等接口，豐富外部資可以用。

三、基本功能

3.1低功耗模式與喚醒

模塊支持低功耗工作模式，可以通過 AT 命令控制關閉或者開啟。當低功耗功能被配置開啟后，模組在發送、接口、調試等運行功能以外，模組會進入低功耗休眠狀態，功耗低至 uA級別。

在模組進入低功耗休眠狀態后，模組有兩種方式可進行喚醒：

（1）使用外部中斷引腳 WAKEUP 進行喚醒喚醒，使用下降沿喚醒。

（2）使用串口輸入喚醒，發送AT指令喚醒。

3.2復位與供電電路

1）復位電路

模組的內部 MCU 帶有 RC 復位電路，RESET 引腳可以不用外接復位電路，低電平復位,拉低 100ms 即可復位芯片。

2）供電電路

模組內部不帶電源芯片，外部接入的電壓不能過高或者過低。可根據實際使用情況和成本控制要求，外部接 LDO 或者 DCDC 升降壓芯片。

3）軟件下載

模組只需將 NRST 和 SWCLK 引腳，VCC, GND 引出，通過ST_LINGK下載即可。也可以通過引出RX,TX，通過串口進行下載升級。
