什么是假八層電路板?詳解一種六層板的特殊層結構


2022年11月30日 12:36:06來源:集源電路作者:admin我要評論(0

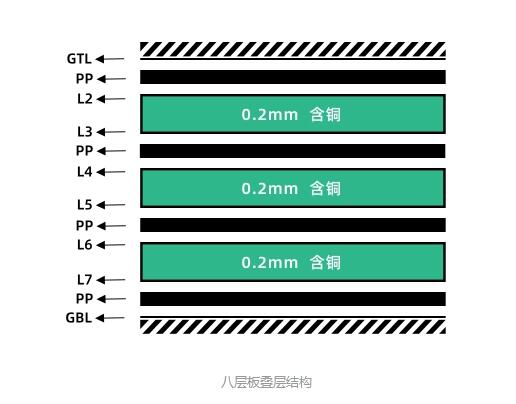

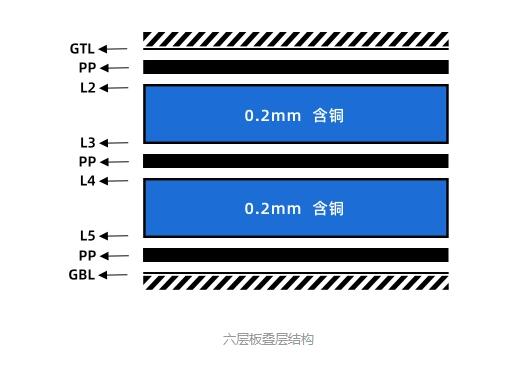

 PCB板層數計算我們通常以線路層數作為該板的層數,由于芯板板材在PCB成本中占比非常高,行業里通常把芯板的張數與層數關聯。正常的六層板是用2張芯板,但有時會碰到一種特殊的結構,會在疊層結構增加1張沒有線路層的芯板,這就是行業里所說的假層板,六層就變成了八層的結構,俗稱假八層板。

假八層板只要層電路,不是我們所說的常規八層板,也可以認為,假八層板就是六層板。



在制作假八層PCB板時,會把中間的芯板上下的銅箔蝕刻掉(即上圖的L4和L5)成為一個光板,此時的PCB板由于只有六層銅箔,但是依舊是八層板的疊層結構,所以被稱為假八層板。當然,假八層板也有另一種情況,有些工程師出于成本和設計考慮,會使用兩層銅箔和PP膠替換中間層的芯板,此時PCB板依舊有八層銅箔,但已經不是常規八層板的疊層結構了,這種情況也叫假八層板。

為什么要設計假八層板?不直接設計六層板呢?
答案是為了滿足阻抗設計。

如下圖所示,當六層板板厚在1.6mm及以上時,如果要進行常規阻抗控制(單線50歐姆,差分100歐姆),在層疊上會導致L3、L4之間的厚度較高,超過3個7628半固化片的厚度。但PCB生產時最多只能疊3張PP膠(超過3張壓合時,PP經高溫由半固化狀態轉變成液態后容易從PNL板邊流失)。


這個時候就需要在L3、L4之間添加一層光板來輔助達到預期的層疊厚度,以滿足板子阻抗的需要。

同理,這種情況也適用于六層板和假六層板。當然了,在滿足阻抗設計的前提下,也可以選擇調整布線方案避免加工成假八層,做成真六層板。
