經常有板廠碰到這樣的問題:PCB明明設計了槽孔,文件打開也無異常,但是做出的PCB成品槽孔就漏掉了。
這是什么原因造成的呢?
仔細看下圖:紅圈處的位置,原本應該是方槽的位置沒有做出來.

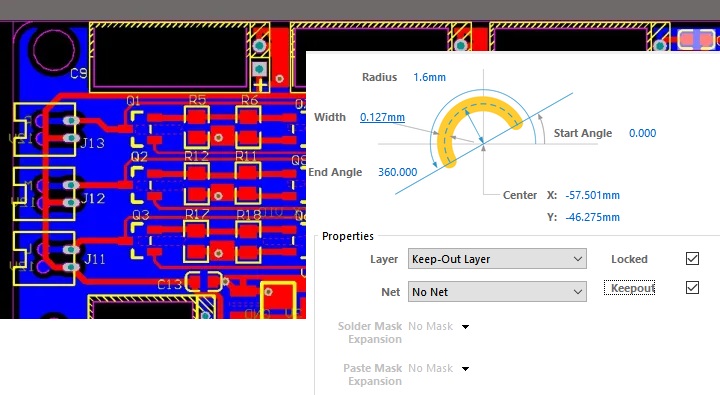

我們打開PCB文件發現實際的原稿是這樣的:箭頭處的“LOCKED”鍵是勾選狀態.
這種情況是由于畫板工程師在設計PCB文件時鎖住了槽孔的元素,導致PCB廠商在處理工程文件時無法導出需要的槽。
解決方法:
1.解鎖器件里面的槽孔( Lock Primitives打勾取消);

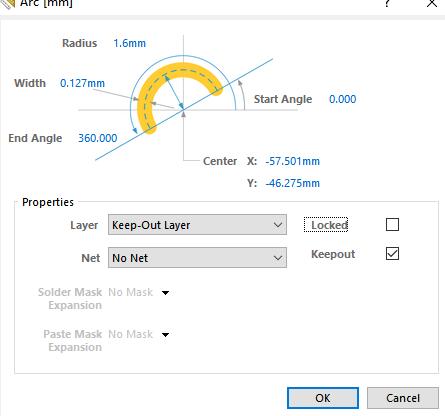

2.雙擊槽孔畫線,打開線的屬性,取消鎖定。( Keepout打勾取消)
當然,實際的PCB圖紙顯示還是正常的,如果細心的線路板廠商是可以發現問題的,至少可以提前提出疑問,不至于造成成品才發現問題.
現在大部分PCB快板工廠都以速度和效率為競爭目標,往往會省略了很多文件檢查的步驟,所以PCB工程師們在畫圖的時候就注意這些問題那就完美了.
