本文為大家介紹負載添加限流功能的兩種方式介紹！一起來看看吧！

在某些電源管理應用中，要做到精確限制電流。準確限制電流的重要性與必要性不僅體現在保護電源上（例如，中間電路電壓需要過載保護以可靠地向其他系統部件供電），還體現在保護故障時可能因過電流而損壞的負載。

在尋找合適的DC-DC負載點調節器以滿足這一要求時，市場上很少具有可調限流功能的電壓轉換器。可調限流在帶有外部電源開關的控制器設計中更為常見，所有集成解決方案很少提供此類功能。除此之外，可調限流功能的精度通常不是很高。此外，DC-DC轉換器IC中的限流器通常僅限制電源的感應電流，而不限制輸入或輸出電流。該集成限流功能僅設計用于在故障條件下保護開關調節器本身不受損壞。電流限值高于額定最大輸出電流，有時精度相對較低，足以保護開關調節器，但通常不足以用作可調限流器。

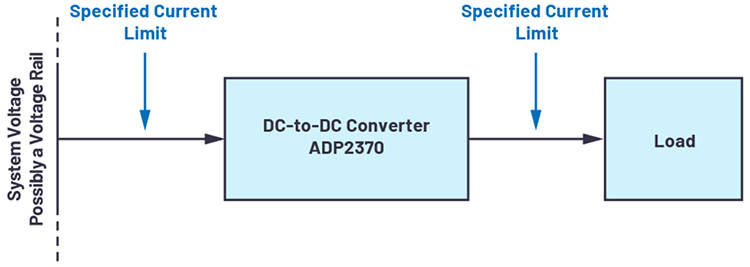

圖1.需要對流入/流出開關穩壓器的電流進行限制的系統

為從多方面解決此問題，可使用附加組件（如LTC7003）添加可調限流功能。根據應用的不同，精度可以達到15%左右。LTC7003是一款高端n溝道MOSFET靜態開關驅動器。由于它具有可調限流功能和電流監測功能，非常適合在普通DC-DC變換器中增加限流功能。圖2顯示了使用LTC7003限流器監控ADP2370的輸出電流。ADP2370是一種降壓型DC-DC轉換器。

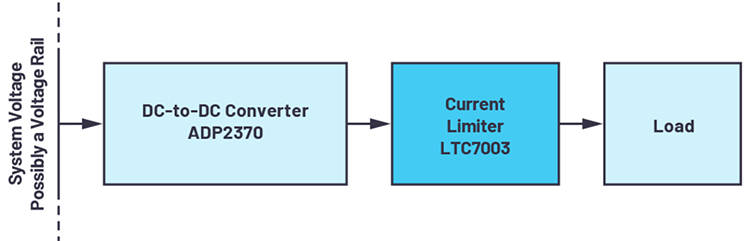

圖2.通過LTC7003驅動器組件添加的限流功能

通常情況下，高端電流檢測放大器也可用于測量通過電源路徑中電流檢測電阻的小電壓降。他們可以非常精確地測量電流。然而，對于大多數情況，兩個電流檢測連接之間的允許電壓差非常小。如果電源可能因負載而短路，則使用此通用電流檢測放大器時，檢測電阻上的電壓可能很快超過允許范圍。在這種情況下，最好選擇經批準用于電源的解決方案，如LTC7003。根據設計，LTC7003允許傳感器輸入端存在較大的電壓差。當電流達到設定閾值時，LTC7003還支持通過可選的N溝道MOSFET Q1中斷電源路徑。圖3顯示了帶有外部N溝道MOSFET的LTC7003解決方案，該解決方案在電流達到設定閾值時中斷電源路徑。

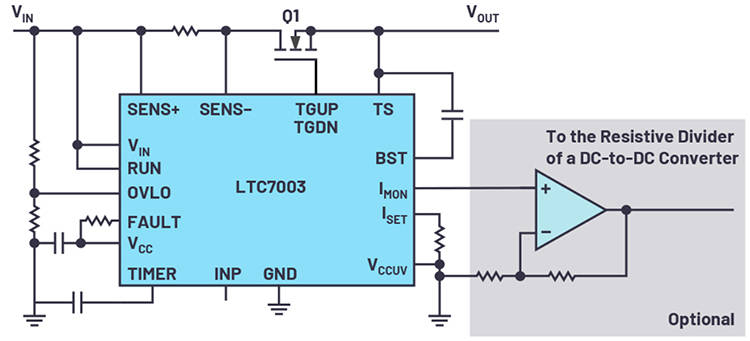

圖3.使用LTC7003來限流的電路

通過IMON輸出，可提供與流經檢測電阻的電流成比例的電壓。此電壓是就系統接地而言，相當于檢測電阻上的電壓乘以20倍。電壓值在0 V至1.5 V之間。此電壓可以與附加的外部運算放大器搭配使用，以饋入至開關穩壓器的反饋電路。這樣一來，DC-DC轉換器的輸出電壓可以根據LTC7003檢測到的電流電平成比例降低。圖3的灰色部分電路中顯示了此選項。

憑借其有意義的功能，LTC7003非常適合在大量不同的系統中用于監測、限制和斷開電源線路。
