隨著物聯網的發展，智能家居產品不斷升級換代，而智能家居需要的電子電路板也經常需要一種高CTI的材料制造生產，對于電子電路行業的朋友，可能對CTI這個名詞有的熟悉，有的卻不太好理解。小編拋磚引玉，與您一起了解探討CTI，希望各路大神批評指正。

一、 CTI的定義，如何測量電路板的CTI值？

CTI全稱為Comparative Tracking lndex，意思為 相對漏電起痕指數。用于描述電荷在絕緣體表面遷移時難易程度的參數，只與物質本身有關系，數值越高表示材質表面越不容易發生漏電現象。

測量方法：CTI是絕緣材料表面能經受住50滴電解液（0.1%氯化銨水溶液）而沒有形成漏電痕跡的最高電壓值，單位為V。通俗地說，CTI是絕緣材料在通電情況下，其表面滴加50滴導電液體而沒有產生碳化短路的最高電壓值。一般來說，絕緣材料的CTI值越高，則其耐漏電性越好。


二、CTI的有哪些等級分類?

依據IEC664A，IEC950標準，按CTI值大小將絕緣材料分類如下表：

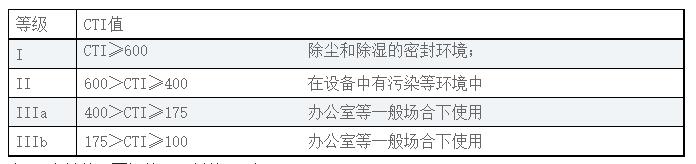

表1 絕緣材料的CTI等級

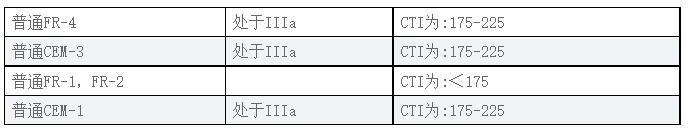

表2、當前普通覆銅箔層壓板的CTI水平


如上所示，一般 電路板材料的CTI 的等級越小，說明它的耐漏電痕跡越高。


三、為什么要提高CTI值？

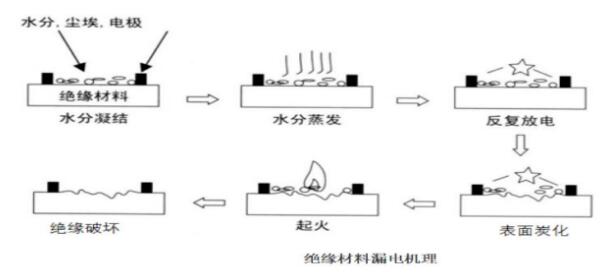

絕緣 電路板材料有一個特殊的電器破壞現象：當材料表面比較潮濕、有雜物且電場足夠大時，表面會形成碳化導電路，最終形成短路，進而極有可能導致火災!其機理為：當材料表面比較潮濕、有雜物且電場足夠大時，其表面的雜物可能會通電，通電產生的熱量將水分蒸發，然后形成干燥帶(不含水的導電帶);由于水粉的蒸發能夠帶走大量熱量，干燥帶不含水，聚集了大量的熱量;足夠多的熱量使絕緣 電路板表面碳化，形成碳化導電路，最終形成短路。CTI正是通過模擬該過程，測出絕緣 電路板材料產生漏電起痕的最小電壓，從而能判斷該材料是否適用于一些特定的環境。由于CTI是由于表面在高溫的條件下形成碳化導電路，故阻止絕緣 電路板材料產生碳化導電路的因素都要提高CTI值。在一般的普通的 電路板材料中，CTI值約為175V-225V，并且不能滿足潮濕及高溫的環境要求。因此，我們需要致力于開發高CTI規格的 電路板材料。


四、哪些產品需要用到CTI 600V 電路板？

PCB線路板是電子產品的母板，而PCB所需的主材料是覆銅箔 電路板作為載體，我們一直致力于開發CTI 600V高耐漏電起痕指規格的 電路板材料。CTI 600V指的是相對耐漏電起痕指數≥600V，屬于最高級別的CTI，適合用于潮濕及高溫高壓惡劣環境的電子產品，比如智能家居行業的洗衣機、冰箱、熱水器、空調等產品；近年來新能源汽車的高壓充電部件也需要用到此類材料。

五、如何選擇CTI 600V覆銅箔 電路板來生產PCB

PCB的終端產品是智能家居的洗衣機、冰箱、熱水器、空調等產品，或者是高溫高壓的充電樁產品、充電部件等，一定要選用CTI≥600的覆銅箔層壓板，提高耐漏電起痕指數，使成品有足夠的電氣安全性能。
