隨著科技飛速發展,為滿足電子產品高集成度、小型化、微型化的發展需要,電路板在滿足電子產品良好的電、熱性能的前提下,也朝著輕薄、短小的趨勢發展,以此來降低電路板基板的尺寸及整體厚度。這就意味著一方面要提高線路板每層的布線密度,另一方面要降低絕緣介質材料的厚度。在印刷電路板的制造工藝中,尤其涉及多層電路板的制造工藝中,需要將不同材 料制成的板材混壓在一起,業界將此工藝步驟稱之為混壓。
常見的混壓工藝有:
1. FR4+鋁基板
2. 羅杰斯+FR-4

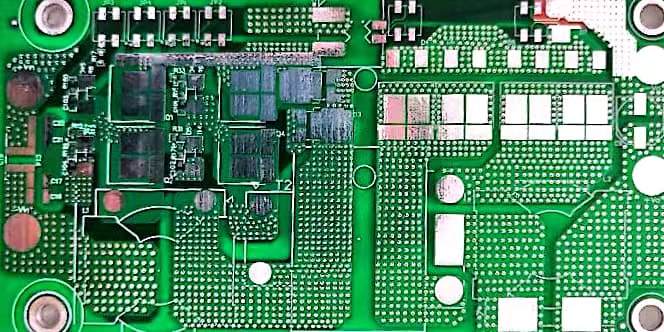

圖1:FR4+鋁基板混壓
圖2:羅杰斯+FR-4 混壓
局部混壓加工中的關鍵點
混壓后子板的錯位
在壓合過程中,子板和母板發生相對移動,同時隨著層壓壓力與溫度的變化,子板和母板的尺寸大小發生相對變化,以及加工過程中出現的機械偏差,導致子母板發生錯位,這將影響后續鉆孔的精度混壓電路板。
混壓處填膠不足與板面流膠控制
壓合過程中,混壓處是靠?jī)?nèi)層半同化片溢膠來填充,如果疊層結構設計不合理,壓合參數不合適,均會導致混壓結合處的填膠不充分,容易出現孔洞,導致該區域結合不良,在后續高溫制程(烘板、焊接等)時,容易導致板件分層爆板混壓電路板。另外,壓合時如果升溫過快,將導致半固化片流膠太快,容易溢出到板面,手動很難打磨掉,這將影響沉銅的效果。
所以一款新的混壓電路板設計好后,如何完成生產,除了材料的選擇,對工藝的整體控制能力也是至關重要的。深圳集源電路專業生產各種高頻板/混壓電路板,可為您提供完美混壓電路板生產難題。
