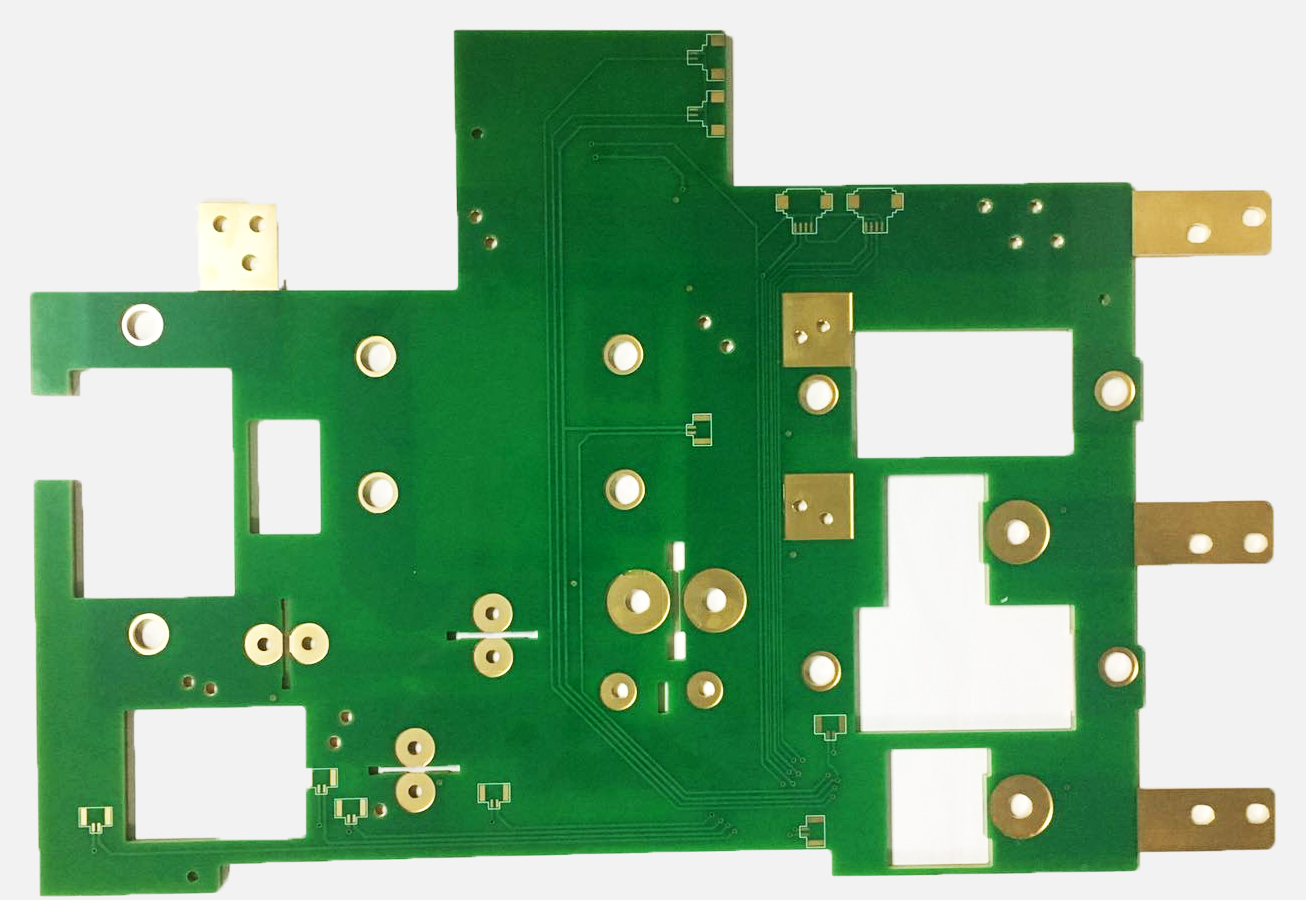

PCB板厚銅厚對新能源汽車電池包線路板設計有什么影響?


2022年05月20日 11:03:16來源:作者:我要評論(0
線路板制作開料主要考慮板厚及銅厚問題,板料厚度大于0.8MM的板,標準系列為:1.0 1.2 1.6 2.0 3.2 MM,板料厚度小于0.8MM不算標準系列,厚度可以根據需要而定,但經常用到的厚度有:0.1 0.15 0.2 0.3 0.4 0.6MM,這此材料主要用于多層板的內層。

外層新能源汽車電池包線路板設計時板厚選擇注意,生產加工需要增加鍍銅厚度、阻焊厚度、表面處理(噴錫,鍍金等)厚度及字符、碳油等厚度,實際生產板金板將偏厚0.05-0.1MM,錫板將偏厚0.075-0.15MM。例如新能源汽車電池包線路板設計時成品要求板厚2.0 mm時,正常選用2.0mm板料開料時,考慮到板材公差及加工公差,成品板厚將達到2.1-2.3mm之間,如果新能源汽車電池包線路板設計一定要求成品板厚不可大于2.0mm時,板材應選擇為1.9mm非常規板料制作,雙層新能源汽車電池包線路板加工廠需要從板材生產商臨時訂購,交貨周期就會變得很長。

內層制作時,可以通過半固化片(PP)的厚度及結構配置調整層壓后的厚度,芯板的選擇范圍可靈活一些,例如成品板厚要求1.6mm,板材(芯板)的選擇可以是1.2MM也可以是1.0MM,只要層壓出來的板厚控制在一定范圍內,即可滿足成品板厚要求。


另外就是板厚公差問題,新能源汽車電池包線路板設計人員在考慮產品裝配公差的同時要考慮雙層新能源汽車電池包線路板加工后板厚公差,影響成品公差主要是三個方面,板材來料公差、層壓公差及外層加厚公差。現提供幾種常規板材公差供參考:(0.8-1.0)±0.1 (1.2-1.6)±0.13 2.0±0.18 3.0±0.23 層壓公差根據不同層數及板厚,公差控制在±(0.05-0.1)MM 之間。特別是有板邊緣連接器的板(如印制插頭),需要根據與連接器匹配的要求確定板的厚度和公差。

表面銅厚問題,由于孔銅需要通過化學沉銅及電鍍銅完成,如果不做特殊處理,在加厚孔銅時表面銅厚會隨著一起加厚。根據IPC-A-600G標準,最小銅鍍層厚度,1、2級為20um ,3級為25um.因此在線路板制作時,如果銅厚要求1OZ(最小30.9um)銅厚時,開料有時會根據線寬/線距選擇HOZ(最小15.4um)開料,除去2-3um的允許公差,最小可達33.4um,如果選擇1OZ開料,成品銅厚最小將達到47.9um。其它銅厚計算可依次類推。
