什么是選擇性焊接?工藝流程都有哪些?


2022年10月26日 11:31:21來源:集源電路作者:admin我要評論(0

電子產品焊接生產中,有時需要部分元件或區域不能完全浸入焊料,這時候需要做選擇性焊接。與波峰焊比較,兩者間最明顯的差異在于波峰焊中PCB的下部完全浸入液態焊料中,而在選擇性焊接中,僅有部分特定區域與焊錫波接觸。那么, 選擇性焊接工藝流程都有哪些?

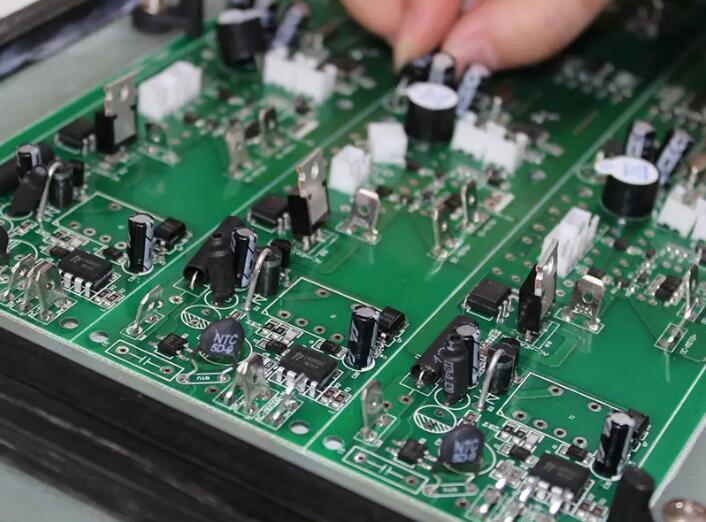

PCB電路板選擇性焊接工藝

選擇性焊接的工藝流程包括:助焊劑噴涂,PCB預熱、浸焊和拖焊。

1、助焊劑涂布

在選擇性焊接中,助焊劑涂布工序起著重要作用。焊接加熱與焊接結束時,助焊劑應有足夠的活性防止橋接的產生,并防止PCB產生氧化。助焊劑噴涂由X/Y機械手攜帶PCB通過助焊劑噴嘴上方,助焊劑噴涂到PCB待焊位置上。助焊劑具有單嘴噴霧式、微孔噴射式、同步式多點/圖形噴霧多種方式。

2、PCB預熱

預熱主要目的不是減少熱應力,而是為了去除溶劑預干燥助焊劑,在進入焊錫波前,使得焊劑有正確的黏度。

3、焊接工藝

選擇性焊接工藝有兩種:拖焊工藝和浸焊工藝。

(1)拖焊工藝

拖焊工藝是在單個小焊嘴焊錫波上完成的,適用于在PCB上非常緊密的空間上進行焊接。PCB以不同的速度及角度在焊嘴的焊錫波上移動達到最佳的焊接質量。焊錫溶液的流向確定后,為不同的焊接需要,焊嘴按不同方向安裝并優化;機械手可從不同方向,即0°~12°間不同角度接近焊錫波,于是用戶能在電子組件上焊接各種器件。

與浸焊工藝相比,拖焊工藝的焊錫溶液及的運動,使得在進行焊接時的熱轉換效率就比浸焊工藝好。單嘴焊錫波拖焊工藝也存在不足:焊接時間是在焊劑噴涂、預熱和焊接三個工序中時間最長的。

(2)浸焊工藝

浸焊工藝系統有多個焊錫嘴,并與PCB待焊點是一對一設計的,雖然靈活性不及機械手式,但產量卻相當于傳統波峰焊設備,設備造價相對機械手式也較低。根據PCB的尺寸,可以進行單板或多板并行傳送,所有待焊點都將以并行方式在同一時間內完成助焊劑噴涂、預熱和焊接。

以上便是工程師為你介紹的PCB電路板選擇性焊接工藝流程,希望對你有所幫助。
