PCBA電源短路快速檢測方法


2022年05月19日 19:26:37來源:作者:我要評論(0

與PCBA打交道,最難以預測與解決的,當屬電源短路問題。尤其在板子比較復雜,各種電路模塊增多的情況下,PCBA的電源短路問題是很難控制的。今天,小編為您搜集到一個PCBA電源短路的分析方法!一起來看看吧!



發熱分析法

分析法介紹:

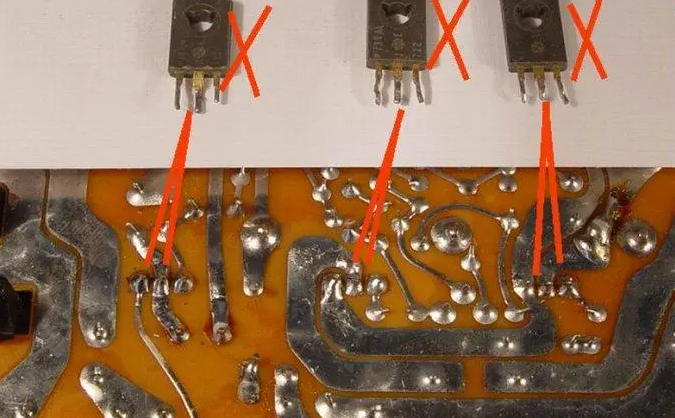

a.一般板子不是連錫短路的話,比如是芯片壞了,或者是電容壞了,一般對GND電阻都不是0Ω,或多或少都會有幾歐姆或者零點幾歐姆,利用這個特性就可以快速定位了。

b.使用直流穩壓電源,將電源電壓調到短路電源的電壓(3.3V短路就調到3.3V),設置為限流模式,限制電流可以先設置為500mA,根據實際情況而定。

c.將PCBA板的電源斷開,通入設置好的電源,看看電路板哪里發燙,哪里發燙一般就是哪里短路了。

d.查看哪里發燙可以用紅外熱像儀查看。沒有紅外熱像儀的可以直接用手摸,感覺一下也行(注意不要燙傷)。

注意事項:

直流源的限制電流設置需要根據實際情況來定,限流設置太小會出現發熱不明顯,找不到問題,設置太大可能會燒壞PCB上面的銅導線,可以從將電流從小往大慢慢調,知道找到問題所在。

如果遇到了PCBA電源短路導致無法使用的情況,大家可以嘗試一下小編說的分析方法,或許會很有效果哦!
